Dachtritte Alu Steigtritte MultiStep

Dachtrittsystem MultiStep

für Ton- und Betonpfannendächer, Metalldächer und Wellplatten

MultiStep ist ein spezielles Schienen-Trägerprofil aus Aluminium. Dieses DBGM-geschützte System wird bei Ton- und Betonpfannendächern im Wasserlauf und bei Welle Nr. 5 auf der Welle montiert. Alle Dächer mit einer Dachneigung bis zu 60° sind für dieses Schienensystem geeignet. Die einzelnen Schienenstränge werden mit einer Aufhängung, die alle 3 m erforderlich ist, an einer Bohle (20 x 3 cm) befestigt.

Kundenreferenzen:

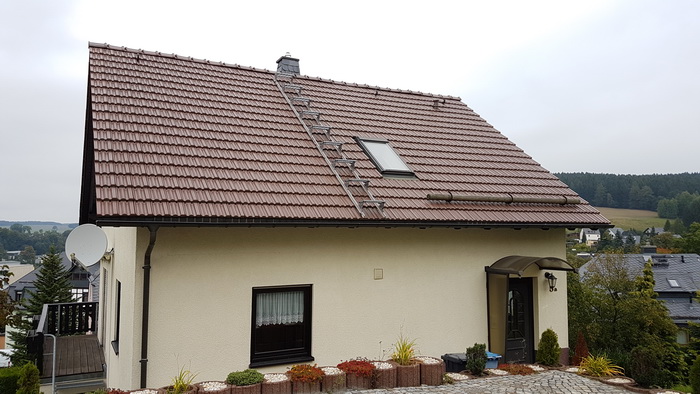

Rettungstreppe "Multistep" auf Alu-Schiene mit 4 Halterungen, einseitiges Geländer, Farbe: anthrazit, Länge (Dachlänge): ca. 2,40m, Stufenbreite: 80cm, Dachdeckung: Frankfurter Pfanne, Dachneigung: ca. 45°, Anzahl der Tritte: 6 Stück, Stufenabstand ca. 40cm




Rettungstreppe "Multistep" auf Alu-Schiene mit 4 Halterungen, einseitiges Geländer, Material: Alu-Natur, Länge (Dachlänge): ca. 1,60m, Stufenbreite: 80cm, Dachdeckung: Harzer Pfanne, Dachneigung: ca. 45°, Anzahl der Tritte: 4 Stück, Stufenabstand ca. 40cm

Dachtrittsystem MultiStep

Haltesysteme für Ton- und Betonpfannendächer, Metalldächer und Wellplatten



Die Abbildung zeigt die Montage des Schienensystems mit Standrosten auf Betondachstein.

Schienenhalterung Best.-Nr. 90000.
Die Abbildung zeigt die Montage des Schienensystems mit Standrosten auf Welle 5.

Schienenhalterung Best.-Nr. 80000.
Die Abbildung zeigt die Montage des Schienensystems mit Kurzrost auf Trapezblechdach.

Schienenhalterung Best.-Nr. 96000 und Best.-Nr. 96100.
Die Abbildung zeigt die Montage des Schienensystems mit Kurzrost auf Alu- Welle 18/76.

Schienenhalterung Best.-Nr. 96000 und Best.-Nr. 96100.
